詳細說明

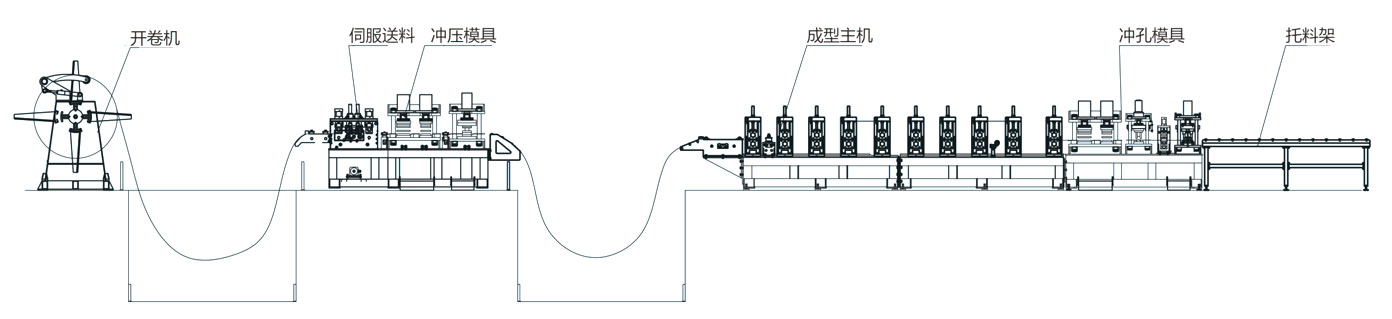

生產線布置圖
開卷機—輥壓成型—沖孔—切斷—放料平臺

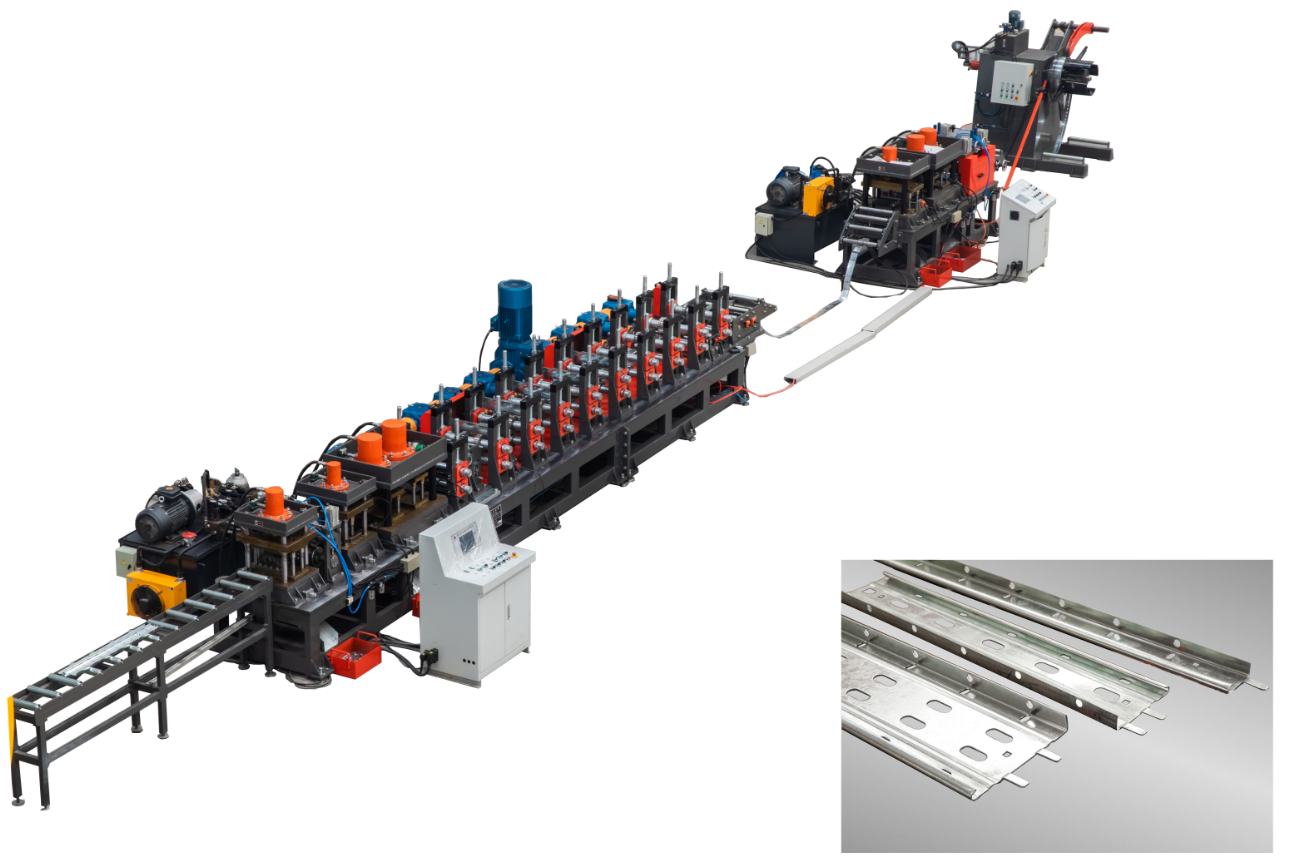

梯邊冷彎成型設備
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 鋼材類型 | Q235鍍鋅鋼卷 | ||
| 強度 | MPa | ≤235 | |||
| 厚度 | mm | 1.5mm~2.0mm | |||
| 卷料內直徑 | mm | 500 | |||
| 重量 | T | 2 | |||
| 2 | 板型寬度 | mm | Φ380～Φ530mm | ||
| 3 | 生產線速度 | m/min | 10 | ||
| 4 | 軋輥材質 | 鍍鉻15 | |||
| 5 | 輥壓驅動 | 外部電機驅動 | |||
| 6 | 操作系統 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 大約11KW | ||
| 8 | 控制系統 | Plc自動控制系統 | |||
| 9 | 維度(L*W*H) | m | |||

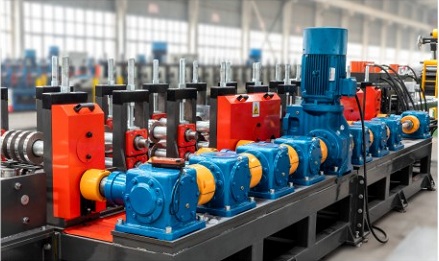

梯邊設備成型部分

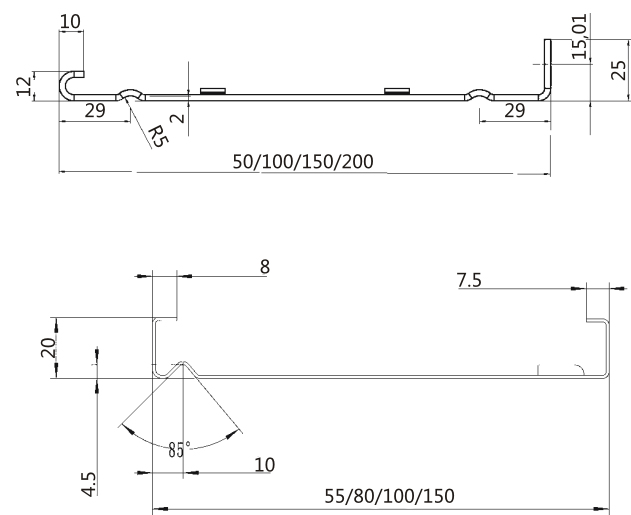

TF梯級式橋架板型圖

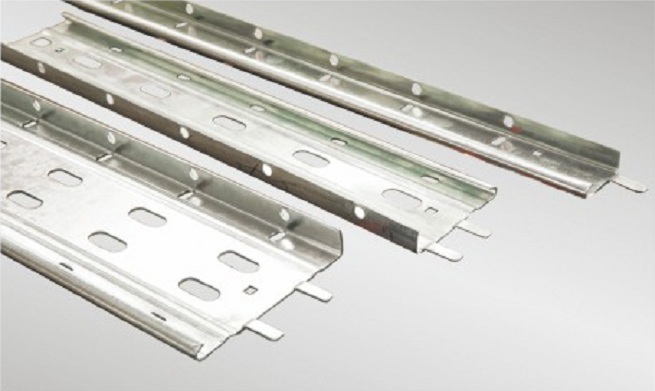

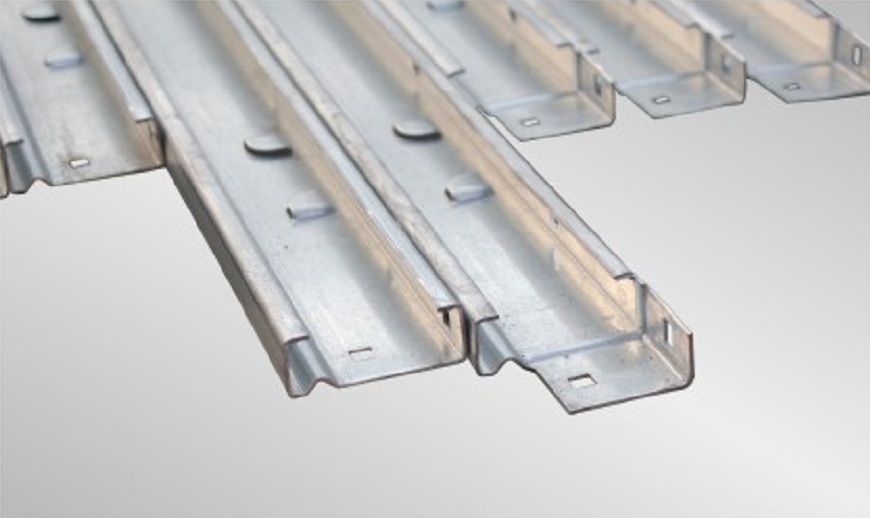

梯邊型鋼
-
